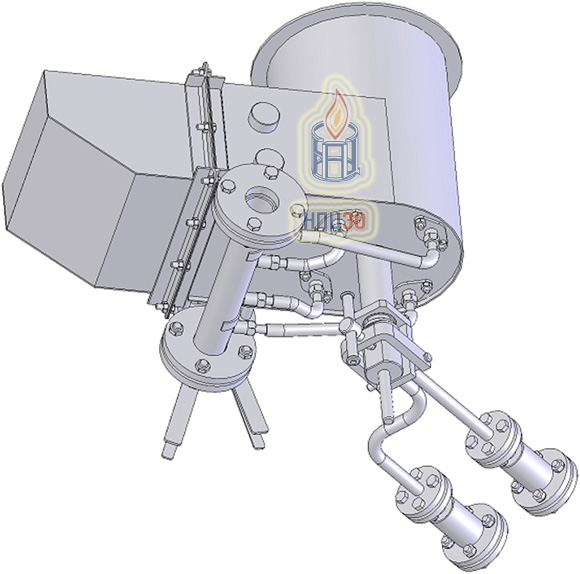

Горелки с трубчатым коллектором
Горелки относятся к типу горелок с диффузионным свободным факелом и различаются по величине тепловой мощности и размерам горелочного камня.
Отличительная особенность этих горелок - наличие наружного трубчатого газового коллектора. При этом каждый газовый ствол крепится на фланце к днищу горелки и связан с коллектором трубопроводом.
Это дает возможность легко и быстро демонтировать газовый ствол с целью прочистки газовыпускных отверстий колпачка. Еще одна особенность этих горелок - невысокое необходимое разрежение.
Для горелок мощностью 0,6 ÷ 2 МВт → 4 мм вод.ст., для горелок 3 ÷ 6 МВт → 5 мм вод.ст.
Воздух в горелки поступает в зону сгорания за счёт разрежения в топочном пространстве печи и за счёт инжектирующего действия газовых и парожидкостных струй по двум воздуховодам:
○ через регулятор воздуха жидкого топлива в центральную часть горелки, где находится жидкостная форсунка; ○ через регулятор воздуха газового топлива - в периферическую часть, где находятся газовые стволы.
Поступление воздуха осуществляется через воздухозаборник, играющего еще и роль шумоглушителя.
Шиберы регулировки количества воздуха газовой и жидкостной части, управляются рукоятками с фиксатором.
N |
Тепловая
мощность, МВт |
Расход
природного газа, м3/ч |
Расход
мазута, кг/ч |
Расход
инжектируемого воздуха, м3/ч (α
= 1,15 + 10%) |
Геометрические
параметры горелок и горелочных камней |
Дн |
Д0 |
Д1 |
Д2 |
Д3 |
Д4 |
Д5 |
Н1 |
Н2 |
1. |
0,6 |
61 |
53 |
750 |
600 |
400 |
250 |
200 |
160 |
- |
- |
750 |
390 |
2. |
1 |
100,5 |
88 |
1250 |
600 |
450 |
300 |
230 |
180 |
- |
- |
780 |
420 |
3. |
2 |
201,3 |
176 |
2450 |
800 |
550 |
380 |
280 |
220 |
180 |
170 |
880 |
520 |
4. |
3 |
301,7 |
564 |
3650 |
800 |
620 |
460 |
360 |
270 |
220 |
210 |
980 |
650 |
5. |
4 |
402,3 |
351 |
4850 |
1000 |
720 |
530 |
420 |
320 |
270 |
260 |
1080 |
720 |
6. |
5 |
502,8 |
439 |
6100 |
1000 |
800 |
600 |
480 |
380 |
280 |
270 |
1180 |
820 |
7. |
6 |
603,4 |
526 |
7300 |
1000 |
850 |
650 |
510 |
380 |
330 |
310 |
1240 |
880 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Геометрические
параметры горелок и горелочных камней
(продолжение) |
|
|
H3 |
H4 |
H5 |
H6 |
H7 |
H8 |
L |
L1 |
L2 |
S |
n |
Н |
1. |
(продолжение)
|
200 |
60 |
120 |
30 |
- |
50 |
500 |
280 |
220 |
250
× 180 |
4 |
400 |
2. |
(продолжение)
|
200 |
70 |
130 |
40 |
- |
100 |
600 |
320 |
280 |
300
× 200 |
4 |
400 |
3. |
(продолжение)
|
250 |
85 |
165 |
60 |
100 |
140 |
670 |
370 |
300 |
380
× 250 |
6 |
400 |
4. |
(продолжение)
|
313 |
100 |
230 |
80 |
120 |
170 |
800 |
470 |
380 |
460
× 330 |
6 |
500 |
5. |
(продолжение)
|
350 |
120 |
230 |
80 |
120 |
200 |
1000 |
580 |
420 |
530
× 400 |
6 |
500 |
6. |
(продолжение)
|
400 |
135 |
265 |
100 |
150 |
240 |
1120 |
640 |
480 |
600
× 400 |
8 |
500 |
7. |
(продолжение)
|
410 |
150 |
300 |
100 |
150 |
300 |
1120 |
640 |
480 |
650
× 450 |
8 |
500 |
|
|

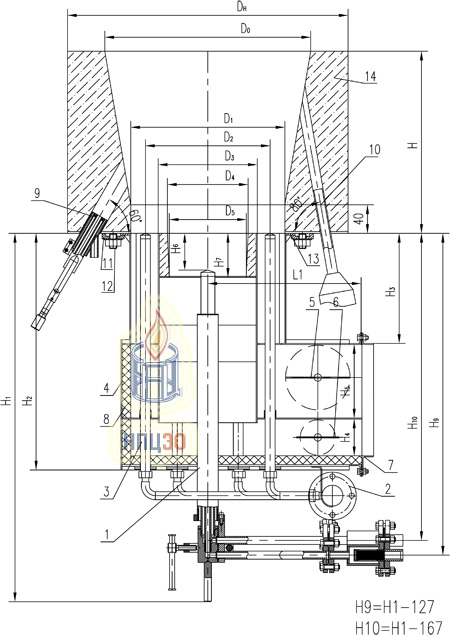

1.Форсунка.
2.Газовый коллектор.
3.Ствол газовый. 4.Корпус горелки с воздуховодом. 5.Регулятор воздуха газового топлива. 6.Регулятор воздуха жидкого топлива.
7.Воздухозаборник. 8.Горелка пилотная. 9.Патрубок контроля основного пламени. 10.Лапка. 11.Шпилька. 12.Кольцо опорное. 13.Горелочный камень.
|
|
|
|
|
|
