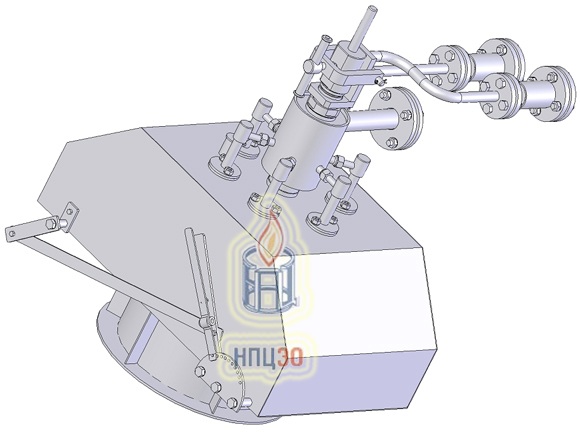

ГКИ-2,5 - Горелка комбинированная инжекционная, тепловой мощностью 2,5 МВт

ГКИ-2,5 - Горелка комбинированная инжекционная

Горелка ГКИ-2,5 является модифицированным образцом инжекционной типовой горелки ГП-2,5И-1. Горелка оснащена внутренней огнеупорной амбразурой для стабилизации мазутного факела. В горелке также применены конструктивные решения по снижению уровня шумов, генерируемых горелкой. Горелка имеет съемный люк на корпусе для очистки его во время работы от падающих частиц футеровки печи.

Поз.
Наименование показателей
Ед.изм
Показатель
1
 Номинальная тепловая мощность:
МВт
2,5
2
 Номинальный расход при раздельном сжигании топлива:
  мазута (Qн=9800 ккал/кг)
кг/ч
220
  пара (при t=220°С)
кг/ч
33
  газа (Qн=8550 ккал/м³)
м³/ч
250

3
 Номинальное давление при раздельном сжигании топлива, не более:
  мазута (t=120°С)
МПа
0,4
  пара (t=220°C)
МПа
0,5
  газа (Qн=8550 ккал/м³)
кПа
25

4
 Коэффициент рабочего регулирования тепловой мощности, Кр.р:
  на мазуте
б/р
3,0
  на газе

б/р
5,0
5
 Коэффициент избытка воздуха при номинальной тепловой мощности:
  на мазуте
б/р
1,15
  на газе

б/р
1,1
6
 Удельный расход водяного пара на распыл мазута при номинальной тепловой мощности, не более:
кг/кг
0,2
7
 Номинальная длина видимого факела (газ/мазут):

м
4,5/5,0
8
 Разряжение в топке при номинальной мощности, не менее:
Па
140
9
 Обьем оксида углерода в сухих продуктах сгорания (при α=1) в диапазоне рабочего регулирования, не более:
  при сжигании газа
об. %
0,05
  при сжигании мазута
об. %
0,05
10
 Содержание оксидов азота в сухих продуктах сгорания (при пересчете на NO2, α=1 и tв=20°С) при номинальной тепловой мощности, не более:
  при сжигании газа
мг/м³
88
  при сжигании мазута
мг/м³
240
11
 Уровень звука, генерируемого горелкой, не более:
дБ А
79
12
 Габаритные размеры:
  длина
мм
754
  ширина
мм
798
  высота
мм
920
13
 Масса, не более:
кг
105
14
 Давление газа на пилотную горелку, номинальное:
кПа
40
15
 Расход пилотного газа, номинальный:
м³/ч
6

1.Форсунка. 2.Газовая камера. 3.Газовый ствол. 4.Рукоятка регулятора воздуха. 5.Корпус горелки. 6.Фиксирующий сектор. 7.Горелочный камень. 8.Шибер. 9.Изоляция. 10.Пилотная горелка. 11.Датчик контроля пламени. 12.Газоподводящий патрубок. 13.Паропровод.14.Мазутопровод. 15.Фильтр. 16.Гляделка. 17.Лючок для прочистки.

Расходная характеристика при сжигании природного газа с Qн=8550 ккал/м³ и ρ=0,73 кг/м³:

горелка с газовыми стволами 8отв. ø3.5мм
