ГКС-2,5 - Горелка комбинированная самососная, тепловой мощностью 2,5 МВт
Прежнее обозначение горелки ГП-2,5И-1 (с пониженным содержанием NOx при работе на газе). Подробнее...
Горелка ГКС-2,5 заменяет снятую с производства горелку ГП-2. Имеет пониженном содержание окислов азота в продуктах сгорания при работе на газе.
|
Поз.
|
Наименование показателей |
Ед.изм |
Показатель |
|
1 |
Номинальная тепловая мощность:
|
МВт |
2,5 |
|
2 |
Номинальный расход при раздельном сжигании топлива: |
|
|
| |
мазута (Qн=9800 ккал/кг) |
кг/ч |
220 |
| |
пара (при t=220°С) |
кг/ч |
33 |
| |
газа (Qн=8550 ккал/м³) |
м³/ч |
250 |
| |
|
|
|
|
3 |
Номинальное давление при раздельном сжигании топлива, не более: |
|
|
| |
мазута (t=120°С) |
МПа |
0,5 |
| |
пара (t=220°C) |
МПа |
0,6 |
| |
газа (Qн=8550 ккал/м³) |
кПа |
6,5 |
| |
|
|
|
|
4 |
Коэффициент рабочего регулирования тепловой мощности, Кр.р: |
|
|
| |
на мазуте |
б/р |
3,0 |
| |
на газе
|
б/р |
5,0 |
|
5 |
Коэффициент избытка воздуха при номинальной тепловой мощности: |
|
|
| |
на мазуте |
б/р |
1,15 |
| |
на газе
|
б/р |
1,1 |
|
6 |
Удельный расход водяного пара на распыл мазута при номинальной тепловой мощности, не более:
|
кг/кг |
0,15 |
|
7 |
Номинальная длина видимого факела (газ/мазут):
|
м |
3,8/4,2 |
|
8 |
Разряжение в топке при номинальной мощности, не менее:
|
Па |
80 |
|
9 |
Обьем оксида углерода в сухих продуктах сгорания (при α=1) в диапазоне рабочего регулирования, не более: |
|
|
| |
при сжигании газа |
об. % |
0,05 |
| |
при сжигании мазута
|
об. % |
0,05 |
|
10 |
Содержание оксидов азота в сухих продуктах сгорания (при пересчете на NO2, α=1 и tв=20°С) при номинальной тепловой мощности, не более: |
|
|
| |
при сжигании газа |
мг/м³ |
50 |
| |
при сжигании мазута
|
мг/м³ |
250 |
|
11 |
Уровень звука, генерируемого горелкой, не более:
|
дБ А |
80 |
|
12 |
Габаритные размеры: |
|
|
| |
длина |
мм |
780 |
| |
ширина |
мм |
460 |
| |
высота
|
мм |
740 |
|
13 |
Масса, не более:
|
кг |
60,5 |
|
14 |
Давление газа на пилотную горелку, номинальное:
|
кПа |
40 |
|
15 |
Расход пилотного газа, номинальный: |
м³/ч |
6 |
|
|
|

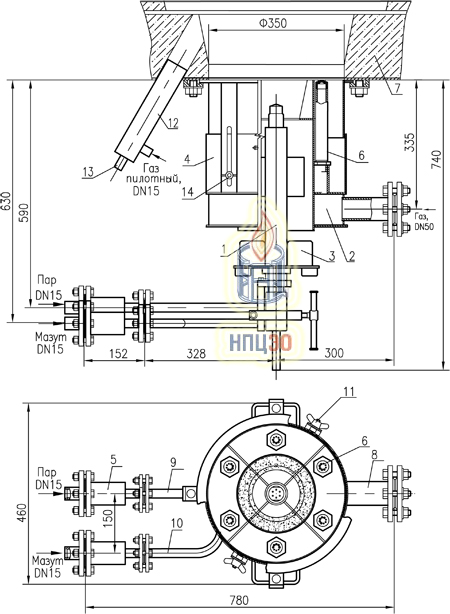

1.Форсунка.
2.Газовый коллектор.
3.Регулятор воздуха жидкостной части.
4.Регулятор воздуха газовой части.
5.Фильтр.
6.Ствол газовый.
7.Горелочный камень.
8.Газоподводящий патрубок.
9.Паропровод.
10.Мазутопровод.
11.Фиксирующая гайка.
12.Пилотная горелка.
13.Датчик контроля пламени.
|
| |
|
|
Расходные характеристики при сжигании природного газа с Qн=8550 ккал/м³ и ρ=0,73 кг/м³:
|
| |
![]() | |
|
| |
![]() |
| |
