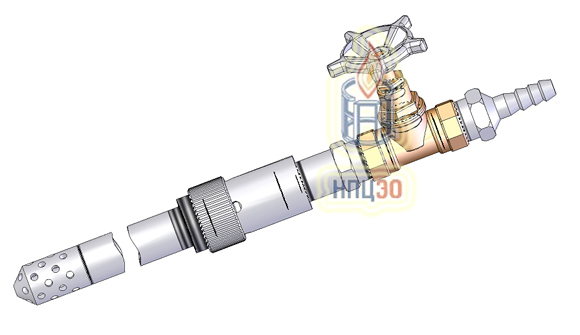

ПЗ-16 - Переносная запальная горелка
Переносная
запальная горелка ПЗ-16 применяется для
розжига газовых горелок, установленных в
топках, работающих в условиях разряжения.
Рекомендуется для розжига пилотных горелок
ПГ-50М и ПГ-28КП.
Конструкция запальной горелки предусматривает
поднос первичного воздуха на горение за
счет инжектирующего действия струи газа,
вытекающего из сопла. При горении вокруг
цилиндра огневого насадка образуется огневой
"ёрш". При розжиге газовой инжекционной
горелки, например при розжиге горелок типа
ПГ необходимо расположить огневой насадок
горелки ПЗ-16 с горящим факелом рядом с
гильзой горелки ПГ, при этом произойдет
"втягивание" пламени в зазор для подсоса
вторичного воздуха и воспламенение горелки
|
Поз.
|
Наименование показателей |
Ед.изм |
Показатель |
|
1 |
Номинальная тепловая мощность:
|
кВт |
16 |
|
2 |
Номинальный расход газа (Qн=8550 ккал/м³):
|
м³/ч |
1,6 |
|
3 |
Номинальное давление газа перед горелкой:
|
кПа |
40 |
|
4 |
Габаритные размеры: |
|
|
| |
длина |
мм |
1120 |
| |
ширина |
мм |
30 |
| |
высота
|
мм |
76 |
|
5 |
Масса, не более:
|
кг |
1,8 |
|
|
|

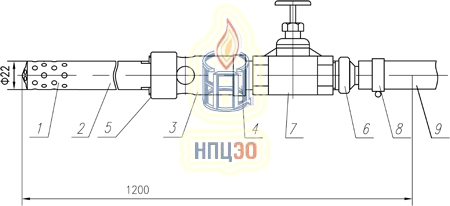

1.Наконечник.
2.Смеситель.
3.Инжектор.
4.Сопло.
5.Регулировочная втулка.
6.Ниппель.
7.Вентиль.
8.Хомут.
9.Газоподводящий шланг.
|
| |
|
|
|
|
