Рамка прижимная с форсункой жидкостной
Все комбинированные горелочные устройства производства ЗАО "НПЦЭО" имеют возможность установки рамки прижимной с жидкостной форсункой на центровочную трубу. Конструкция прижимной рамки для всех типов горелок одинаковая.
Форсунка жидкостная предназначена для сжигания жидкого топлива с распыливанием его водяным паром и обеспечивает бездымное сжигание жидкого топлива при удельном расходе водяного пара не более 0,2 кг/кг топлива.
Для большинства горелок этот параметр составляет 0,15 кг/кг. Такая величина удельного расхода пара отвечает современному мировому уровню.
Быстроразъемное соединение позволяет легко снимать и устанавливать жидкостную форсунку при её ревизии в процессе эксплуатации.
Все прижимные рамки оснащены автономными фильтрами тонкой очистки на подводящих патрубках, что повышает надежность их работы на тяжелых мазутах.
В комплект поставки входят ответные фланцы с приваренными патрубками, упрощающими монтаж.
Порядок монтажа: сначала на резьбе центровочной трубы горелки устанавливается прижимная рамка.

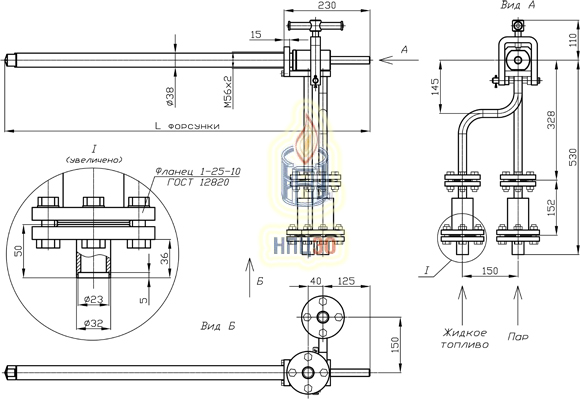

Затем жидкостная форсунка (1) вставляется через скобу (4) и фиксируется винтом (5). На патрубках (6 и 7), между плитой распределительной (3) и форсункой (1) обязательно должны быть установлены прокладки из паронита толщиной 2 мм .
1 - Форсунка.
2 - Узел крепления.
3 - Плита распределительная.
4 - Скоба.
5 - Винт с рукояткой.
6 - Подвод жидкого топлива DN15 (изогнутый).
7 - Паропровод DN15 (прямой).
8 - Фильтр жидкого топлива.
9 - Фильтр паровой.
|
|
